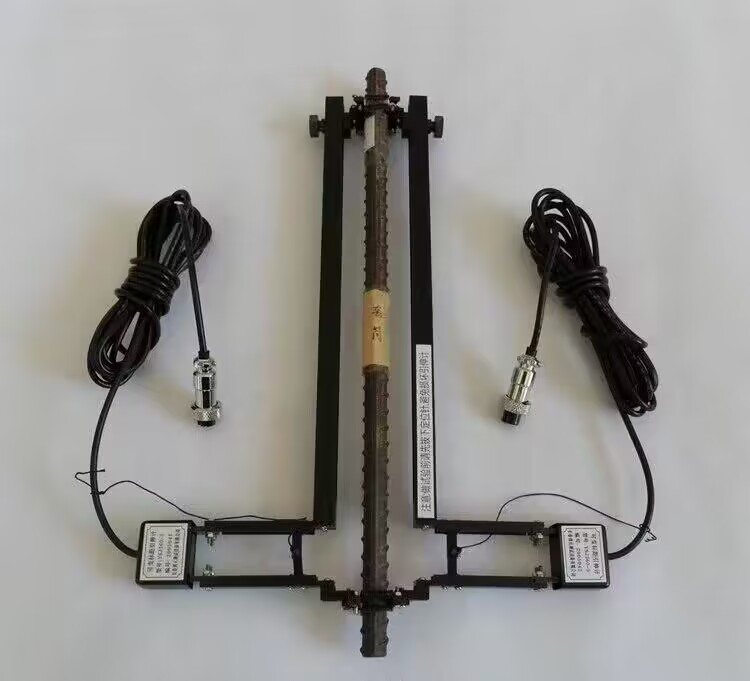

Extensomètre pour connecteurs à barres d'armature

Application:

L'extensomètre spécial YYU-5/80-260 mm pour les joints de barres d'acier est conçu conformément aux exigences techniques de la "Spécifications techniques de connexion technique de barres d'acier jgj 107 2010". Il s'agit d'un extensomètre moyen bidirectionnel spécialement utilisé pour tester la déformation résiduelle des joints de barres d'acier. Régler selon les exigences de diamètre de la barre d'acier.

Il répond pleinement aux exigences techniques de la "Règlementation technique de connexion de renforcement jgj 107 2010".

Paramètres:

Longueur de la jauge de mesure de la déformation: L1 = L+4d

Dans la formule:

L1-Longueur de la jauge de mesure de la déformation;

Longueur L du joint mécanique;
D-le diamètre nominal de la barre d'acier.

Un indice technique:

1 longueur de calibre:
80 ~ 260mm réglable en continu, adapté aux exigences de test avec un diamètre de 12 ~ 40mm.
2 plage de mesure:
La plage de traction maximale est de 5 mm, ce qui répond aux exigences de traction de toutes les spécifications des joints en acier.
3 niveaux de précision répondent aux exigences des extensomètres de niveau 0,5.
Étirer la plage de mesure maximale de 5 mm. 0 à 1,5 mm vers l'intérieur et l'erreur de retour répond aux exigences de l'extensomètre de 0,5 niveau (répond aux exigences du test d'allongement résiduel de 0,6 fyk)
